迷你型系列

三點組合 — F.R.L. 系列 — 迷你型系列

B.L 系列/U558 系列
過濾調壓與給油器的組合

型號 口徑 構成組合 過濾度
(μm)
二次壓調整範圍
MPa(kgf/cm²)
附屬品
 調壓過濾器 給油器
U558-02 Rc1/4 B549-02 L508-02 5 0.02~ 0.75
(0.2~7.5)
固定架
壓力計
差壓排水
彈簧泄水



F.R. 系列/U528 系列
過濾調壓之組合

型號 口徑 構成組合 過濾度
(μm)
二次壓調整範圍
MPa
(kgf/cm²)
附屬品
調整過濾器 給油器
U528-02 Rc1/4 F504-02 R364-02 5 0.02~ 0.75
(0.2~7.5)
固定架
壓力計
差壓排水
彈簧泄水



F.R.L. 系列/C528 系列
過濾調壓給油的標準三點組合

型號 口徑 構成組合 過濾度
(μm)
二次壓調整範圍
MPa
(kgf/cm²)
附屬品
空氣過濾器 空氣調壓閥 給油器
 C528-02 Rc1/4 F504-02 R364-02 L508-02 5 0.02~ 0.75
(0.2~7.5)
固定架
壓力計
彈簧泄水



水用調壓閥 W361 系列

型號 口徑 二次壓調整範圍
MPa(kgf/cm²)
最高使用壓力
MPa(kgf/cm²)
W361-02 Rc1/4 0.02~0.75
(0.2~7.5)
1.4(14)
W361L-02 0.01~0.3
(0.1~3)

● 壓力範圍:0.49MPa(5kgf/cm²)

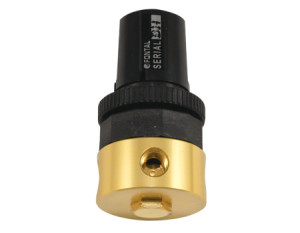

空氣調壓閥 R364 系列

型號 口徑 二次壓調整範圍
MPa(kgf/cm²)
最高使用壓力
MPa(kgf/cm²)
附屬品
R364-02 Rc1/4 0.02~0.75(0.2~7.5) 1.4(14) 固定架
壓力計
R364L-02 0.01~0.3(0.1~3)

● 也有無泄壓式

空氣過濾器 F504 系列
分離並除去壓縮空氣中的水和灰塵

型號 口徑 杯容量
(cm3)
過濾度
(μm)
附屬品
F504-02 Rc1/4 10 5 差壓排水
彈簧泄水



劣化油過濾器 S504 系列
分離並去除壓縮機所產生的污泥和排水

型號 口徑 最大流量
l/min(ANR)
過濾度
(μm)
附屬品
S504-02 Rc1/4 250 0.3 差壓排水
彈簧泄水



精密油霧分離器 M500 系列
高性能空氣過濾器能夠除去超過99.99998%油水組成0.01μm的煙霧

型號 口徑 最大流量
l /min(ANR)
過濾度
(μm)
油霧分離器
(%)
附屬品
M500-02 Rc1/4 250 0.01 99.99998 差壓排水
彈簧泄水



給油器 L508 系列
.

型號 口徑 杯容量
(cm3)
最高使用壓力
MPa(kgf/cm²)
L508-02 Rc1/4  30  1(10)
1.2(12)



調壓過濾器 B549 系列

型號 口徑 濾過度
(μm)
杯容量
(cm3)
二次壓調整範圍
MPa(kgf/cm²)
附屬品
B549-02 Rc1/4 5  10 0.02~0.75
(0.2~7.5)
固定架
差壓排水
彈簧泄水
